提問：飛機駕駛艙里的所有這些東西都是干嘛用的？

補充：這些東西里有指針表盤、操縱桿、開關……塞的到處都是——都是干嘛使的，而且是不是太多了點?你們開飛機的真需要這么多東西嗎？

回答： Tim Morgan，私人飛行員 (2,500 票)

所有東西？ 如果你指的是一家商用飛機，那么這就多了去了。那這個答案將是篇無比冗長的說明書。不過，你既然問了，那我們就系好安全帶，走起！

世界上的飛機千奇百怪。這和開車不一樣，你不可以學了這種，就去飛另外一種。

飛行員必須有一個熟悉（有時候必須重新考取專門的駕照）的過程，才能駕駛新的機型。

它們有的是活塞發動機；有的是噴氣式；有些有電傳控制系統；有些是液壓的；有些配了緊急供氧系統；有些則沒有，等等。他們的儀表盤和控制系統都不一樣。每一種飛機都有自己的一套玩法。

這里，我就拿天上的街機：波音737舉例子。當然，就算737，也有各不相同的小型號，所以，假設我們有一架通用型號的基本款737，這是它的照片：

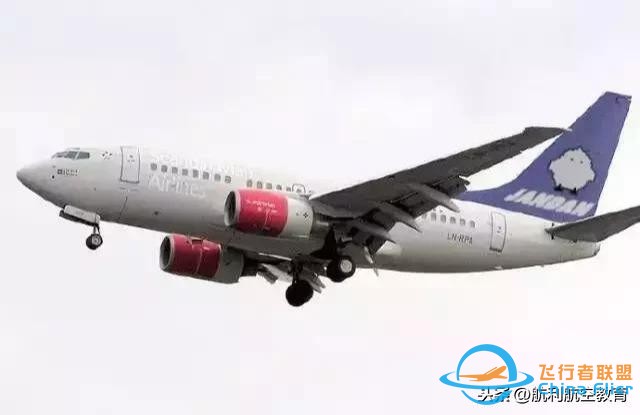

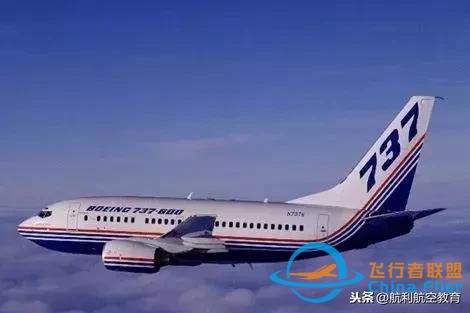

典型的小型客機。在本文，我們要駕駛的是 737-600 這個型號，這是架現代化的，配有液晶顯示屏和數字電子航空設備的737系列第三代產品。

在我們開始談?wù)擇{駛艙里的設備之前，我們先得了解一下在737上都搭載了哪些飛行設備。

為了少寫幾個字以減輕煎蛋服務器的壓力，我在這里沒有列出全部飛行員需要照看的飛行設備：

引擎：

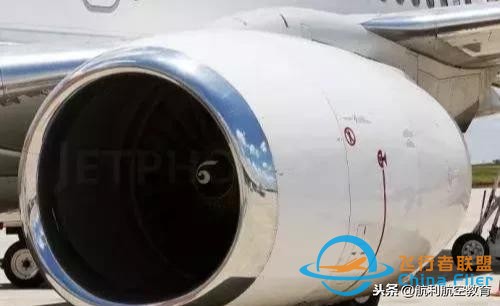

我們的 737 有兩具 CFM56-7 渦輪風扇發動機，具備反推能力。

引擎啟動，依靠「輔助動力裝置」 （APU單元）——APU其實就是套小引擎，用來啟動翅膀下面的「兩臺大兄弟」（可能有人問：那誰來發動 APU 呢？答案是電池）。通過電子系統，控制輸往引擎的燃油。

燃料：

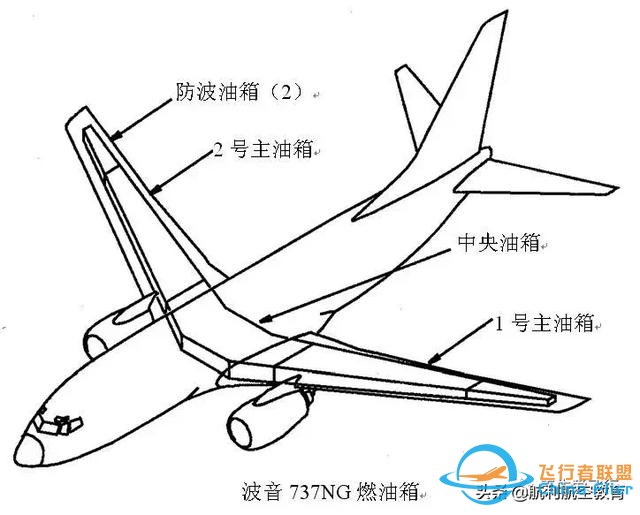

737有三個油箱，兩片翅膀下面各有一副，機身中間部位還有一只。電子控制的油路將燃料輸往引擎。每一副油箱都有兩部油泵，一共6部。

飛機先喝干中部油箱的油，然后再喝兩翼的。

一般來講，左引擎喝左翼的，右邊的喝右翼的，但是如果遇到右側引擎油泵故障的情況，兩翼油箱之間是有交叉油路的，這樣可以互相泵油提供支持。

液壓裝置：

引擎為三套冗余液壓系統（系統A、系統B和一套備用系統）。它們驅動著飛行控制系統（升降舵、方向舵和副翼等），控制飛行姿態。

液壓系統還支持著起落架、襟翼、前緣縫翼、推力反向器，和其他一些小東西。A 和 B 系統，分別控制這些系統中的一部分。備用系統只在液壓系統出現嚴重問題的時候啟動。

供電系統：

每具引擎（包括 APU），都有自己的發電裝置，可以為飛機上的電器設備供電（燈光、電子系統、配餐室、娛樂設施等）。

當引擎關閉的時候，飛機使用電池供電。當主電池出問題的時候，還有一套備用電池。飛機還可以通過外接電源，比如移動發電車供電。

每個供電電源（發電裝置、電池、外接電源）都可以接入兩套供電總線中的一個，為飛機供電。當遇到一個供電電源必須同時給兩條總線一起供電的時候，一套總線配合系統就會把兩路總線連接起來。

引氣控制系統：

引氣控制系統（從兩具引擎吸入）支持著飛機空調和除冰系統。并為液壓系統和油泵提供壓力。飛機有兩套分開的「溫度控制區域」，各有不同的溫度設定。飛機也可以通過移動氣源車，給飛機供氣。

供氧系統：

波音737有兩套獨立的供氧系統——一套給駕駛員，一套給乘客。

當出現機艙失壓的情況，氧氣面罩就會掉下來，氧氣罐開始乘客和機組人員供氧。

導航系統：

737配備了兩架獨立的 GPS 天線和三套 IRUs（慣性導航系統）。IRU 是一種內置陀螺儀的用來記錄加速度的裝置。通過定時記錄速度的變化值，飛機就能追蹤自己的位置信息，雖然它隨著工作時間增加，會有累積誤差。

電臺：

737有三部通訊電臺（COMM）和三部導航電臺（NAV）。COMM 讓飛行員可以與空管聯系。

NVA 讓飛行員利用地面導航基站導航。另外飛機還有一部氣象雷達，讓飛機探測前方云雨。

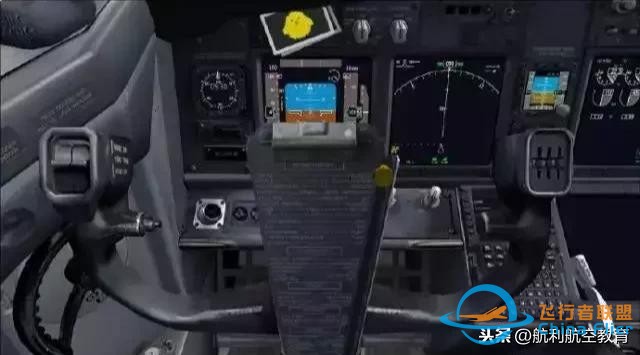

好了，講完這些基礎知識，我們就可以開始看看飛行員的主控面板了：

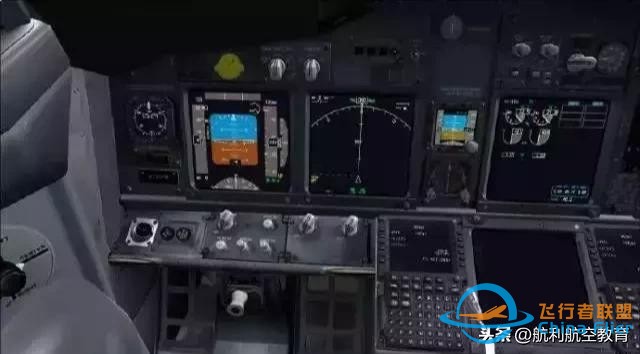

面前兩部主顯示器，左邊是「主飛行顯示器」（PFD）和「導航顯示器」（ND）。

機長和副駕駛各有這樣一組顯示屏，在兩人中間，他們還共享一塊上下排列的「顯示模塊」（DUs），它們可以各自顯示不同的信息。在上圖中，DU 的上半部分顯示著引擎的信息，下面那塊則黑屏著。

上圖中 PFD 正顯示著「空速刻度尺」（左側），中間則是「飛行姿態指示器」（一半藍天，一半黃土的那個），右邊是「高度尺」，最右側是「升速計」。在上部是「自動導航模式」（現在是關著的）。

底部是「航向指示器」。顯示器上黃色的字符是「警告信息」，綠色的則是高度計的設定（后面會講到）。粉紅色的文字是自動駕駛的速度和高度設置（后面也會講到）。

ND 上顯示著當前的航向信息（實線），和輸入飛行管理系統（FMC；后面會詳談，它是粉色虛線表示）的指令。

兩塊白色字符區域顯示著下一個路徑點和一般位置信息。綠色的字符表示當前飛機測算位置數據的精度。

在引擎信息這里：左上角的有兩個表盤；他們分別顯示了左右引擎的 N1 設定。N1 表示是引擎動力輸出——在 100% N1 下，引擎達到最大功率（現在圖上表示引擎 N1 處于 22.5%）。

第二行顯示引擎的「排氣溫度（ETG）」（exhaust gas temperature，圖中是 411 攝氏度），ETG 是另外一個反應引擎工作情況的重要參數——如果ETG 過高，你就有麻煩了。

右側是一個信息表格，顯示關于引擎的警告信息。右下方是油表，它顯示了當前三個油箱的總載荷（現在是40,200加侖）。

在DU 和 ND 之間，是一塊備用飛行顯示裝置。萬一 PFD 壞掉了，飛行員仍舊可以通過這塊備用顯示器獲得飛行的關鍵數據。上半部分是備用的飛行顯示屏，看上去和普通的 PFD 沒什么區別。那個白色大旋鈕是高度設定輸入（后面會講）。

左邊的 和 - 按鈕控制顯示屏亮度。左上角的 APP 按鈕，用來在不同的降落模式間切換：「進場模式」，和「反向航路進場模式」。

在不同的模式下，飛行員可以得到額外的信息，幫助駕駛飛機順利降落在跑道上。

APP 按鈕右邊的是 HP/IN 開關，用來在英制和美制單位之間切換。左下角的 RST 是顯示器復位按鈕，用在當飛機開的太猛，顯示器上亂做一團的時候，恢復顯示水平和平直飛行狀態。（只能在你確定飛機處于平飛狀態的時候用。）

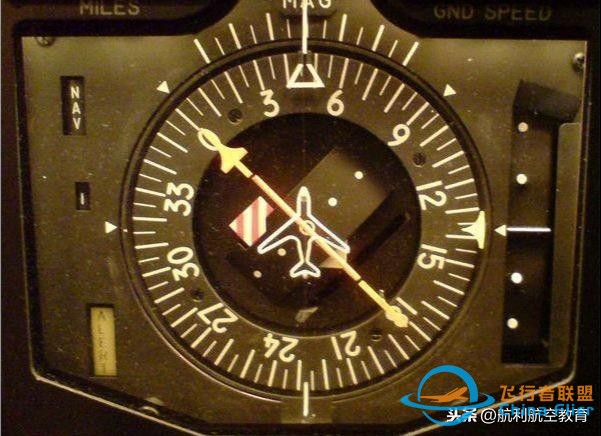

在備用飛行顯示器下方的是「水平位置指示器」（HSI）——他也是一種航向指示器，可以引導你超路徑點飛去。在備用 HSI 邊上也有一個高度設定按鈕（同樣，后面再講）。

在 HSI 下方的兩個表盤在飛行員采用「甚高頻全向信標」（VOR）導航設備的時候，調節測定方向（比如我想要用 VOR 沿著 090°的航向飛向奧克蘭）。表盤顯示了你通過旋鈕輸入的航向，和你當前飛行方向的偏差。

在備用飛行姿態儀上方，有一個小刻度盤，寫著「 YAW DAMPENER（偏航阻尼器）」，它是用來平滑飛行員的動作，和協調副翼和方向舵的偏航移動。

當旋鈕刻度處于中間位置，飛行動作會比較順滑。當刻度在最右或者最左的時候，阻尼器會增加偏移輸出，以平滑飛行動作。這可以讓飛行員檢測阻尼器是否工作正常。

在 PFD 上方，還有一枚小燈，當降落時，下滑斜率太低的時候，向飛行員發出警報。

（下滑斜率（glideslope）是指飛機降落時的正確路徑，如果你低的太多，你的引擎就會刮蹭到跑道）。飛行員如果嫌它太煩，可以自信地按滅它（不知道墜機的韓國飛行員有沒有這么做……）。

在這個小燈的右邊，PFD 和 ND 的上方，有兩個旋鈕；它們決定了當前顯示器上顯示的內容。

一般情況下，左側是 PFD，右側是ND，但是如果萬一其中一個壞掉了，你可以用它們?cè)趦蓚€(gè)之間切換。

繼續往右，是三個一組的指示燈；它們告訴飛行員，當前自動駕駛是否斷開、自動油門是否斷開，或者 FMC 是否有故障（稍后會介紹 FMC）。

它們右邊有測試開關，檢測這些指示燈是否工作正常，他還能調節這些指示燈的亮度。

緊挨著下面還有三個指示燈。它告訴飛行員減速板已經張開，或者不應該打開，和提示自動駕駛系統已經不能讓飛機保持平飛（當飛機處于自動駕駛平飛狀態的時候，不需要飛行員就行任何干預；當飛機無法保持自動平飛的時候，飛機會慢慢抬頭，或者低頭。）

在飛行員 PFD 左側，是一枚帶有時針和分針的的電子時鐘。左上方的 CHR（chronometer的縮寫） 按鈕用來「開啟/停止/重置」電子表。

在它的右上方是用來切換「本地時間/UTC 時間/日期」的。左下方的兩個按鈕是控制「計時器」，它用來計算整趟飛行的耗時。

最后，右下方是 和 - 按鈕，用來調節時間。

在鐘表的下面，是一個切換開關，用以切換液壓控制系統 A 或者 B，來控制前輪轉向系統（NWS，NWS 用來轉動前輪，在飛機著陸以后控制滑行的方向。）

接著，在緊挨著 PFD 和 ND 下方，在最左邊是標著「FOOT AIR」的拉桿，用空調，讓飛行員的雙腳舒服點。然后擋風玻璃吹風口，用來出去擋風玻璃上的霧氣。

右上方有五個旋鈕，控制五臺顯示器的亮度（PFD，ND，上部 DU 和下方 DU），和整個面板的亮度。

再往右，還有兩個旋鈕，一個控制操作臺的背光亮度，一個控制照亮上半部分的泛光燈的亮度（后面我們會說到）。

好了，在這些按鈕的右邊，我們看到一個帶著鍵盤的小屏幕。這就是「飛行控制電腦（FMC）」。

飛行員在這里輸入他要飛的航線，高度，和所有其他關于這次飛行的參數。FMC 會計算出這次飛行中的最佳速度分配，飛行時間，油量是否足夠等信息。

飛行員還可以輸入自定義的飛行規則（比如10,000英尺以下，航速不得超過250海里），F(xiàn)MC 就會遵從這些規則。

FMC 還有一些其他的功能，像是在緊急情況下找到最近的機場，或者計算「等待航線（Holding Patterns）」等。要把 FMC 講完，得老厚一本大書了。

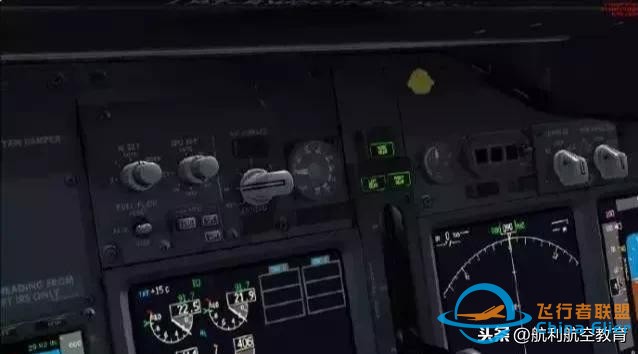

在 FMC 的右側，是下部 DU，接著是副駕駛自己的 FMC。在副駕駛的 FMC 上面，有很多東西我們看不清，所以給張近景：

中間那個大圓形把手的拉桿，是起落架操縱桿。推上去，起落架就收起來，反之，起落架就放下來。在它上面是起落架指示燈。

全綠說明起落架已經放下，紅色代表起落架正在收放，或者沒有正確放下。一般在降落前，最好檢查一下是否是「三綠」。

三綠燈的左側是「襟翼指示器」。襟翼是一對兒裝在左右機翼上的小弧面，可以向外張開，以提升機翼的升力。

這可以讓飛機在慢速飛行下有足夠的升力（比如降落的時候）。現在圖上顯示，襟翼處于 0° 的位置，說明襟翼已經收起。它們可以向外張開到 40°，可以讓飛機以極慢的速度降落。

在襟翼指示器左側，是自動剎車控制。自動剎車啟動可以在降落時自動減速。上方的小燈是個警示燈，當自動剎車系統潰敗的時候，告訴飛行員：「我不行了，后面就靠你了。」

中間的旋鈕控制剎車的力度，從 OFF（關閉）到 3 （大力剎車），3擋是「中斷起飛（RTO）」的模式（rejected takeoff：就是說，你得抓牢了）。

在「襟翼指示器」下面的兩個小燈，分別告訴飛行員襟翼正在張開或者已經張開。在自動剎車旋鈕下面的小燈，告訴飛行員防側滑系統已經失靈，警告飛行員剎車別太狠，小心側滑。

再往左，又是一對旋鈕，一個開關，和兩個按鈕。其中右邊的旋鈕控制飛機從哪兒得到參考速率——這是一些非常重要的速度參數，比如飛機在起飛時必須達到的速度。

這些速度值可以從 FMC這里得到，或者旋轉這個旋鈕，回退到讓飛行員自行輸入。左邊的旋鈕控制顯示在上方 DU 的最大 N1 值，與參考速率一樣，它可以從 FMC 得到，或者飛行員手動輸入。

這些設定在 DU 顯示器的下方，以紅線標出。

在 N1 設定旋鈕下面是控制「燃油流率指示器」的開關（FUEL FLOW switch）; 正常情況下，它顯示了燃油輸送的速率，但也可以臨時扮演「航程油料計數器」——顯示上次計數重置以后的耗油量，和設定重置點。

在油率表控制開關的右邊，有三個按鈕，分別控制著下方 DU 的顯示內容，可以切換成「引擎工作信息（ENG）」，或者其他飛行系統的信息。

標記著 C/R 的按鈕是 取消/重置 按鈕——按下立刻取消所有 DU 上的警告信息，再按一次重新叫回這些警告。

在起落架操縱桿右邊，是副駕駛的 PFD 和 ND，和他的駕駛艙控制面板，空氣控制（圖上沒有）。

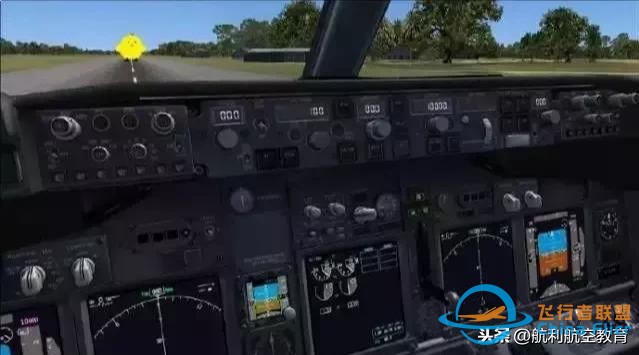

好了，現在讓我們來看一下「模式控制面板（MCP）」，它們?cè)谥骺孛姘迳厦妫?/p>

左邊是用來控制駕駛員的 ND，左上方的大旋鈕（MINS）是控制飛行員進場的最低允許高度。

在這個高度上，飛行員必須看到跑道。如果看不見跑到，則飛行員必須放棄降落。這個旋鈕，就是當飛機達到這個高度的時候，在 DU 上顯示「MINIMUNMS」，提示飛行員注意。

往右，是 FPV 按鈕，切換在 PFD 上顯示的飛行路徑矢量（用一個小圓圈標注飛機當前的動向，比如小紅圈飄到了水平線以上，說明飛機在爬升）。

接著是 MTRS 旋鈕，用來切換英制/公制單位。最后是 BARO 旋鈕。用來改變高度表的設定：因?yàn)榕撏獾拇髿鈮簭?qiáng)的變化，飛行員需要適當校準，以顯示正確的高度。

第二行：第一個開關是VOR1/ADF1，用來切換 ND 上左側數據框顯示的內容，在VOR 和 ADF 之前切換。（VOR 和 ADF 是兩種無線電導航模式。）接下來的一個旋鈕切換 ND 上顯示的視圖模式（現在顯示的是地圖視圖）。

ND 可以顯示「地圖鳥瞰模式」（現在的），或者飛行計劃視圖，再或者是進場降落視圖的等等。下面一個是 ND 顯示縮放旋鈕，最后還是一個切換開關，控制 ND 上右側數據框顯示的內容（現在圖上顯示的是空白的）。

最下面一排按鈕，用來切換顯示ND 上不同的「數據層」，現在圖的 ND 只顯示了指南針和航線。飛行員還可以用這些按鈕顯示氣象雷達，附近的機場，或者地形圖等等。

在這一堆東西的右邊，占了中間大部分的 MCP 區域，是自動飛行系統控制面板，當飛行員沒有抓著方向盤的的時候，他就通過這些裝置控制自動飛行系統。

最左邊是航線旋鈕和窗口。這些旋鈕設置飛機出發/返航的航線，用無線電導航裝置飛行（例如用 VOR，沿 270°飛向 Newark）。在下面右側，是導航提示按鈕（F/D: flight director）。

打開以后，飛行員在手動駕駛的時候，也可以在PFD 上得到自動駕駛系統的飛行提示。

就在 F/D 按鈕上邊，有個小燈標著「MA」（Master：主要的意思，照片上燈沒亮，你看不見）。事實上，這枚燈有兩個，左右各一。它們對應著機載的兩套支持著自動飛行的 FCC（飛行控制電腦） 系統。

如果左邊的等亮著，說明機長的 FCC 控制著 F/D 的計算工作，一般是這樣。如果機長的 FCC 壞了，那么副駕駛的 FCC 就會接管。

繼續往右，是自動油門控制桿（A/T:auto throttle）。A/T 可以自動控制和保持一組航速參數，或者 N1值。在它右邊是設定 A/T 的旋鈕，上方顯示著當前的航速和 N1 數值。

旋鈕左右各有一個刻度線，它們表示不同的 A/T 模式：「速度優先模式」，「功率優先模式」，和「起飛/降落油門控制（LVLCHG）」。

在 A/T 操縱桿左邊有個小按鈕，它叫做「 C/O（changover）」，用來切換顯示空速（節），或者馬赫數。在高空中，馬赫數更重要。

C/O 旋鈕右邊是 SPD INTV（速度干預）按鈕，如果FMC 已經繼續計算好了速度，但是你想臨時改變一下，按下這個按鈕，然后輸入你要的數值。再按一次，回到 FMC 自動速度的模式。

在 SPD INTV 按鈕上面是 VNAV 按鈕，用來打開「垂直自動導航模式」。在這個模式下，F(xiàn)MC 會根據編制好的垂直飛行配置參數，發出爬升或者下降的 FMC 指令。

在 VNAV 按鈕右邊，是和航向旋鈕，以及和它有關的旋鈕和視窗。這個旋鈕控制自動駕駛的航向。緊挨著下面就是自動航向開關。

航向旋鈕右邊，有一排三個按鈕，上邊是開啟水平導航（LNAV）模式。它讓飛機按照編制好的 FMC 路徑點飛行。如果同時打開 LNAV（水平導航） 和 VNAV（垂直導航），就會讓飛機沿著一條 FMC 編制好的 3D 路徑飛行。

中間的按鈕打開「VOR 無線電自動導航」VORLOC 模式，飛機沿著輸入的導航信息飛行。

最后一個按鈕是「進場模式」，飛機會根據機場的降落導航設備（ILS）的指引，進入降落航道。ILS是一種非常精確的無線電導航設備，可以讓飛機精確進入降落航道，對準跑道。

右邊一列，是高度設定按鈕。我們有一個旋鈕和一個窗口來設置高度，還有兩個模式按鈕：ALT HLD（高度保持），和 V/S，用來保持特定的垂直速率。

右邊有一個 ALT INTV 的按鈕，和前面講過的 SPD INTV 一樣，可以讓駕駛員在飛機自動駕駛的時候，輸入一個英尺/分鐘的數值，調整高度。

再往右，是兩排四個按鈕。他們控制著自動導航電腦（A機 和 B機）。上面一行兩個，用來開啟自動導航命令模式（會接管對飛機的所有控制）。

下面一行開啟「半自動駕駛（CWS：command with steering）」。CWS 可以讓駕駛員控制飛機的方向，當飛行員松開駕駛桿，自動駕駛系統就會接管飛機。

有兩套冗余的機載的自動駕駛系統，當飛機起飛和著陸的時候，兩套系統必須同時開啟。

四個按鈕下面的大長條，用來關閉自動駕駛模式。讓飛行員徹底接管飛機。在它右邊是一些功能重復的按鈕，放在副駕駛?cè)菀撞僮鞯牡胤健?/p>

在副駕駛的 ND 下面的操控面板，叫做「地形警報系統（GPWS）」，有三個大按鈕。

GPWS 在飛機有可能觸地的時候發出警報。這三個按鈕用來開啟/關閉三種警報音：

「TOOLOW - FLAPS」 （當電腦發現你可能在降落的時候，忘了打開襟翼）

「TOOLOW - GEAR」 （當電腦認為你忘了放下起落架）

「TOOLOW - TERRAIN」（當電腦覺得你忘了前面有座大山）

在 GPWS 開關按鈕上面有一個小燈，當 GPWS 沒有正常工作的時候亮起，以及 GPWS 的測試按鈕。 現在，我們來了解一下在主控面板上方，防眩板上面：

如果那個紅色的消防燈亮起，那你就攤上大事了，但你可以把它按滅。黃色主報警燈亮起也不會是什么好事，你也可以感謝它的提醒，把它按滅，告訴它你知道了。

主警告燈旁邊有一組燈陣，顯示當前大概是什么地方出了問題（這里現在都暗著，但可能會有「FLT CONT （飛行控制）」和 「ELEC（電子系統）」）。副駕駛也有自己的警報燈光系統，和一套獨立的提示燈。

最左邊的 CLOCK 按鈕，也是用來調整時間的，功能和 CHR 按鈕一樣。

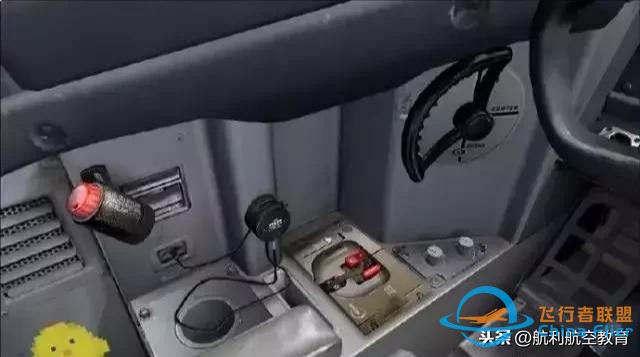

我們來看一下駕駛員座位左邊的布置：

那個環形手柄是舵輪，用來控制飛機在地面滑行的方向。在它下面有兩個旋鈕，前面那個是調節看書燈的亮度，后面那個沒有什么用處。

兩個旋鈕后邊是飛行員的氧氣面罩。

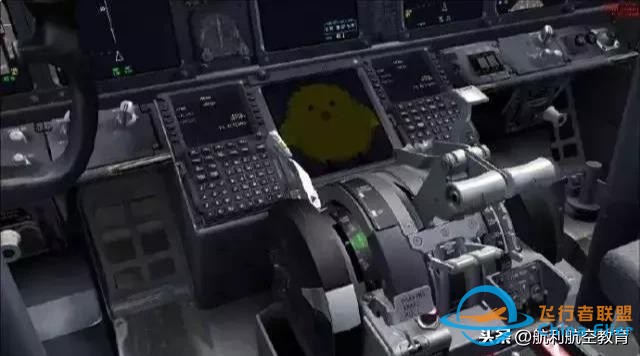

一起來看看油門控制臺吧！

正中間的就是飛機油門，往前推就多給油，往后拉就省點錢。每個發動機都有一個「反推桿」，在飛機降落的時候使用。

每個油門推桿下面都有按鈕（這里看不出來），用來切換「起飛（TO）/復飛（GA）」模式。按下其中任何一個，油門就立刻切換到對應的模式。抓手上的黑色按鈕可以關閉自動油門模式，讓飛行員手動控制油門。

油門下方的一對拉桿是「緊急斷油桿」，在緊急情況下切斷發動機油路，也是正常關閉發動機程序中的一部分。

那個黑色的大圓盤是配平輪，如果飛機在飛行員脫手的時候，機頭上翹，那么配平輪就往前轉，增加前部配平。反之亦然。用配平輪讓飛機在沒有飛行員操縱的情況下，可以保持平飛。配平輪右側是「配平刻度」。

緊挨著配平輪的是「停車剎車桿」。在它后面是一個「停車剎車指示燈」，當停車剎車桿拉下的時候，它就會亮起。在配平輪邊上還有一個「減速擾流板拉桿」——拉下就會掀起擾流板幫助減速；拉起則收起擾流板，加速起飛。

在油門桿的右邊是操作襟翼的拉桿，用來調節襟翼的位置。

在襟翼操作桿下方是一組「配平穩定開關」，一個用來在自動駕駛狀態下自動配平，另一個是飛行員手動飛行模式下的電動配平。

如果系統自動配平出問題，飛行員可以關掉他們，用配平輪來穩定飛機。要說明的是，這兩個都是備用按鈕，一般常用的配平按鈕在駕駛桿上。

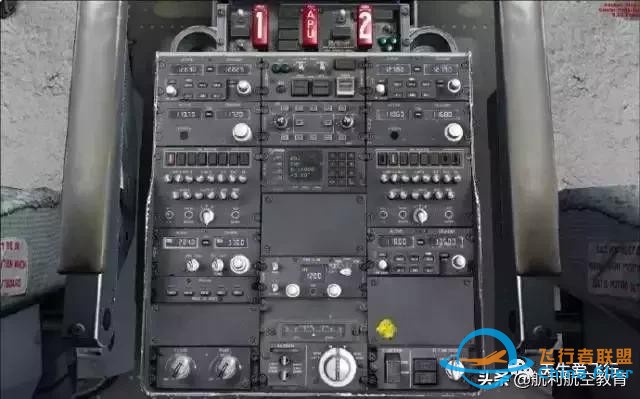

好了，現在我們把注意力轉移到中央控制臺的下部。最上面三個紅色按鍵是滅火器把手，標注著「1（左引擎）」和「2（右引擎）」和「APU」。

在「1號按鍵」左側，是「過熱檢測切換」開關，它可以在兩套冗余的引擎過熱檢測系統之間切換。在它下面是左側引擎過熱提示燈，再下面是 A和B 檢測系統的測試開關。

在紅色的「1號按鍵」和「APU」之間，是一組警報燈：飛機輪艙著火、A 或者 B 過熱檢測系統故障（根據過熱檢測開關的位置決定）、APU 過熱檢測系統故障、或者 APU 的滅火器用完了（就這一個，用完就沒了）。

在「APU」和「2號鍵」之間，是一組相似的，屬于右側引擎的測試開關和警報燈組，還有一個黑色的大按鈕，標著「BELL CUTOUT」（被擋住看不見），當飛行員被連續不斷的火警整煩了，就可以用這個按鈕關掉他們。

在「2號按鍵」右邊是一組滅火器檢測按鈕，告訴飛行員三個滅火器是否工作正常。還有一對指示燈，告訴飛行員左右兩個滅火器是否已經用過。

往下看，最左上方是COMM1 通訊電臺的控制面板。左邊的小窗口顯示當前的通訊頻道：當飛行員插入麥克風的時候就可以通話。右邊是待命頻道，飛行員可以隨時切換到這個頻道通話。

當飛行員準備在兩個頻道間切換的時候，就按下兩個屏幕間的按鈕就行。在兩個屏幕下方還各有一個 on/off 按鈕和一個測試按鈕。

中間下部排列的六個按鈕，用來切換通訊波段：包括三個VHF、兩個HF和一個 AM。HF電臺是一種超遠程通訊系統，當飛機飛離陸地很遠的時候，需要細調HF電臺的靈敏度，所以這里有一個 HF SENS 旋鈕。

往右，是機艙火警面板。我們有兩個綠燈，當下面的 TEST 按鈕按下的時候，它們亮起，表示機艙的兩個滅火器工作正常。我們還有兩個小的旋鈕，用于在兩套滅火裝置間切換，分別用于機艙前部和后部。

右邊有個小燈，如果兩套滅火系統里任何一套出現問題，它就會亮起。旋鈕下面是兩個警燈，表示機艙前部或者后部有火警。

這些警燈右邊是一個帶罩按鈕，掀開按下就打開滅火器滅火。同時，它也是一個指示燈，告訴飛行員滅火器已經用完。

再往右是 COMM2 通訊電臺，和 COMM1 的配置一模一樣。

然后，在 COMM1 下面，是 NAV1 電臺控制面板。它和 COMM1 一樣，但是不是用來通話的，而是用于無線電導航，引導飛機飛向某個基站。

NAV1 上有個測試按鈕，可以讓 NAV1 的指針指向一個已知的方向（在 ND 或者備用 HSI 上），如果指針方向正確，說明 NAV 工作正常。

在 NAV1 右側，是氣象雷達控制器。左邊的旋鈕是雷達增益（靈敏度）調節，右邊的旋鈕用來調節雷達天線的上下朝向，掃描飛機上方或者下方的雷雨云。

按鈕用來切換不同的顯示模式，比如 WX（氣象模式），或者 WX T（氣象 湍流模式）。可能你對此感到好奇：因?yàn)闅庀罄走_(dá)可以通過偵測雨滴的掉落方向來預測湍流。

然后右側就是和 NAV1 一模一樣的 NAV2 電臺。

在 NAV1 下面，就是音頻選擇面板。第一行按鈕設置飛行員當前麥克風交談的對象。他可以通過 COMM1 或者 COMM2 進行通話，他也可以選擇與機組人員或者乘客通話，等等。

下面兩排旋鈕，用來控制各種不同頻段通話，和其他各種進入飛行員耳機的音源的音量。

右下方的開關，是備用的「按講開關（PTT）」（一般飛行員用方向桿上的PTT）。推上去通過無線電外部通話，撥下來是內部通訊。

右邊是「面罩/耳機麥克風」切換按鈕，在緊急情況下，飛行員會切換到氧氣面罩內的麥克風。

標著「V-B-R」的旋鈕，用來在導航基站的音頻中選擇信息。在「V」檔，收聽天氣信息（有時候會通過導航基站廣播）。

在「B」擋，同時收聽天氣和摩斯電碼。「R」擋只收聽摩斯電碼（用來檢測飛行員是否選擇了正確的導航基站，和基站是否工作正常。）

ALT-NORM 開關，用于正常/緊急情況下通訊模式的切換。

在飛行員內部聯絡控制右側，是「航向?qū)Ш较到y(tǒng)控制面板（HGS）」，飛行員在這里輸入信息到 HGS 中。

HGS 把遙感信息通過 HUD 顯示給飛行員（后面會提到），幫助飛行員降落。當飛行員按下左側的按鈕（比如跑到長度信息： RWY），再用右邊的數字鍵盤輸入數據。

當飛行員完成全部數據的輸入，HGS 就能幫助飛行員就行降落和著陸。還有一個清除和亮度調節按鈕被安排在底部。

再往右就是副駕駛的麥克風和內部通訊控制，和主駕駛員的一樣。

在飛行員的內部通訊控制面板下方，就是 ADF（自動尋向儀） 面板，一種非常古老的無線電導航方式。

左下方的旋鈕在 ADF 模式（無線電導航飛行模式）和 ANT（只接受無線電信號模式）之間切換。右邊的旋鈕關閉/打開無線電信號。飛行員會通過收聽摩斯電碼，確認他在正確的頻道上，并沿著正確的航線飛行。

在 ADF 無線電右側，是「信號應答器」控制面板。信號應答器是用來回應交通管制雷達掃描，回報本機信息的。空管就可以獲得比一般雷達跟多的，關于這架飛機的信息。

左上方的旋鈕用于在兩臺冗余的「應答器」之間切換，中間的窗口顯示當前飛機的「應答碼」。當進入空雷達管范圍，每架飛機都被賦予了一個四位數字的編碼；飛行員可以通過窗口任何一側的旋鈕輸入這個代碼。

右上方的旋鈕用來開啟，和改變應答器的工作模式。XPNDR 開啟高度回報，把飛機的當前高度傳給雷達站（光靠雷達站自己很難準確判斷飛機高度）。

TA 模式下，增加回報每架飛機都有的，唯一的「身份識別碼（Unique ID）」，然后 TA/RA 模式可以讓應答器同時接受地面雷達廣播的附近飛行器的位置信息。

這里要注意的是，四位「應答碼」和在 TA 模式下傳輸?shù)奈ㄒ坏摹干矸葑R(shí)別碼」是不一樣的——因?yàn)樗奈粦?yīng)答碼是可以在一天內重復利用的，而 S 模式（也稱選擇模式）的 ID 是飛機的身份證，是永遠不會改變的。

左下方的旋鈕，用來切換，當回報高度的時候，是用機長，還是副駕駛的高度表。標記 IDENT 的按鈕，用來執行一個身份識別功能，相當于用大光燈閃一下地面雷達，讓對方注意到自己。

地面空管雷達記性不好，經常要讓飛機告訴它，正在通話的這架飛機是誰。中間正上方的警燈在應答器出故障的時候亮起。

在應答器控制面板的右側，副駕駛內部通訊面板下面的，是一臺 COMM3 的控制面板，和 COMM1，COMM2 的一樣。

左下方的面板控制著中央面板的背光和泛光燈亮度。

中間正下方是另外幾個配平控制，副翼配平控制器在左下方，當飛行員發現飛機左低右高，或者左高右低的時候調節兩翼的左右平衡。指示器在飛行員的操縱桿上，右下角是水平舵的配平，它的指示器是在旋鈕的上方。

在它右邊，是配平穩定控制選擇開關。在 NORM 擋，飛行員操縱桿上的配平開關起作用，如果在 OVRD 擋，則在油門推桿邊上的配平輪起作用（前面已經介紹過了）。

在最最右下方是駕駛艙門控制。旋鈕可以上鎖、解鎖，或者讓電腦自動控制。兩枚警燈告訴飛行員艙門是不是沒鎖上，或者門鎖壞掉了。

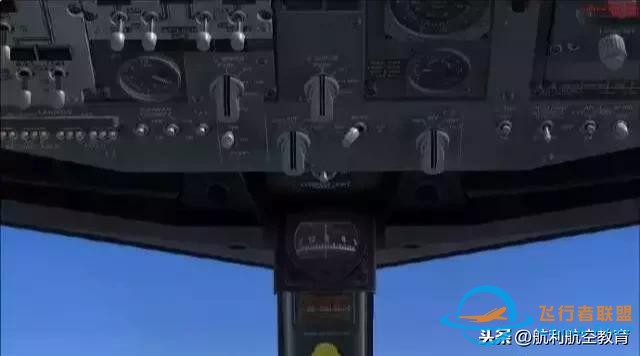

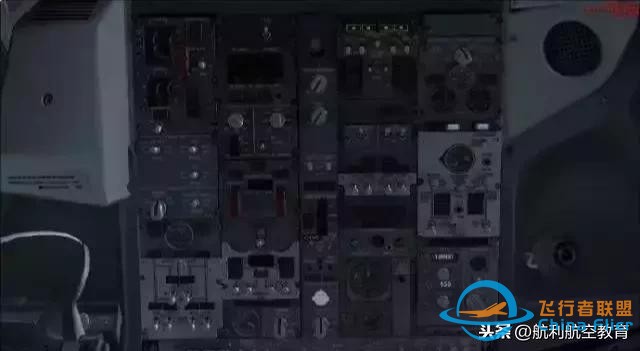

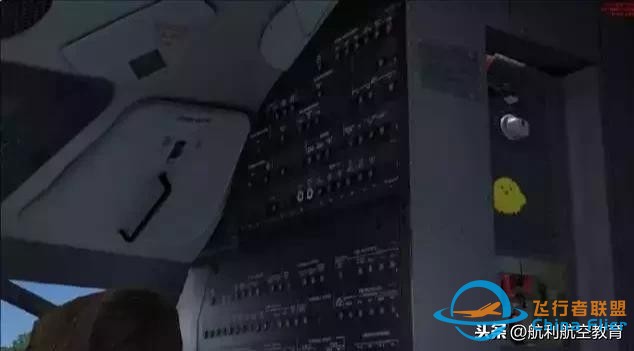

我們就要講完了——我們現在來看看飛行員頭上的控制面板們，我們從上半部分講起：

左上方那顆紅色的按鈕是飛行WiFi 開關；反正就是正常開啟和關閉兩個狀態。

在它下面是 IRU（慣性導航單元）控制器，控制器上方有一排顯示屏，旋鈕選擇顯示內容。

它可以顯示當前的經緯度。風向和風速，飛機的航向和速度等等。這些信息都由 IRS（慣性參考系統）提供。

下方的旋鈕在「左IRS」和「右IRS」兩套系統之間切換。右側的鍵盤用來輸入飛機初始的經緯度（要記住，IRUs 只記錄變量，

所以，如果沒有準確的初始值，它們無法提供有用的信息。）正常情況下，這些工作由 FMC 完成，但這也防不時之需。

在 IRS 面板下方，有一堆警告燈，顯示 IRU 遇到的故障，或者當前正在使用備用電源，還有一對旋鈕用來在兩套 IRU 之間切換。

IRUs 必須在使用前必須轉起來，然后校準，一般這個過程需要10分鐘時間，所以先把 IRUs 切到 ALIGN 模式，10分鐘后再切到 NAV 模式。

如果飛行員有點手忙腳亂的緊急情況，他可以把 IRU 切到 ATT（只有高度）模式，但這樣就沒有位置信息，而只有高度信息了。

在縫翼指示器下方，有一個單獨的警燈，當它亮起的時候，表示 PSEU 系統出問題了，PSEU 是一套檢測感應器，比如監測起落架是否收起或者放下，飛機在天上還是地面等等。

在 IRS 面板右側，是「內部服務電話」開關，用來開啟備用的機組人員對講系統。然后在它下面是一個頂燈開關。打開或者關閉照亮整個駕駛艙的燈光（夜航可不要打開）。

然后右側上方有一列，供無聊第三人使用的面板（機組中第三個坐在后面的觀察座位上的人）。

在觀察員面板下面，是兩個「發動機反推警示燈」，亮起代表左，或者右側發動機反推出現問題。

再下面是 ECC（電子引擎控制電腦）的主機和備用機切換開關。每臺發動機都有兩臺 ECC，其中一臺是備用的。

ECC 控制著流入發動機的燃油輸送速度，以達到油門桿設定的所需的功率。但它也會限制功率，以防損壞引擎。

在 ECC 控制面板下面是緊急供氧指示器。飛行員有獨立的緊急供氧系統，它用來顯示還剩下多少氧氣。

在它右側，是一個開關和一個警燈——打開開關，客艙的氧氣面罩就會從天花板落下。警燈亮起說明客艙緊急供氧系統正在工作。

在這個開關右邊，是三個備用的起落架指示燈；當主面板上的三綠失靈，飛行員還可以用它來確認起落架的情況。

在最右邊是飛行記錄儀開關，用來測試飛行記錄儀是否工作正常（墜機后里面的遙感數據就有大用處了。）右邊的警燈表示飛行記錄儀出現問題。

再右邊的警燈用來測試超速警告系統是否正常，當飛機飛得太快的時候，系統會發出警報。

往下是兩個失速報警測試按鈕。按下它們檢測兩套冗余警報系統是否正常。（當飛機失速的時候，將無法得到足夠的升力，這種大麻煩必須用吼的。）

接下來我們介紹頭頂控制面板的下半部分：

在左上角是飛行控制系統。上方兩個黑色的按鈕用來開啟或者關閉 A 和 B 液壓飛行控制系統，這可以讓飛行員在空中控制飛機。

右側，在它們下方的是一組警報燈，告訴飛行員目前的液壓壓力不足以支持飛行控制系統。還有一個 STBY RUD 檔位，用來切換到備用的液壓系統，控制方向舵。

中央的紅色按鈕，用來開啟備用襟翼系統，在緊急情況下用備用的液壓系統操作襟翼。紅色的按鈕開啟，旁白的旋鈕控制襟翼角度。

往下，左邊，有另外一對黑色開關；他們用來開啟或者關閉 A 和 B 液壓系統對減速板的控制。右側的警燈告知減速板出問題。在下面是飛行員操縱桿的阻尼開關按鈕和警燈。

繼續往右，卡伊看到一個獨立的按鈕，用來控制駕駛艙的攝像頭，在它下面是一組數字顯示器，顯示電力系統的工作情況（發動機產生的電流和電壓讀數）。

在它們下面是三個警燈，用來提示有哪些設備從發電機供電，切到了備用電池供電，或者其他的電力故障。

右側是 MAINT 按鈕，用來讓地勤維護測試電力系統。

在警燈下方，是電力系統顯示控制，它分成了兩大部分，左邊是 DC 直流設備，右側是 AC 交流設備。

往右，有一個旋鈕控制哪些電力信息會被顯示出來，它可以監視包括在測試模式下的主電池、備用電池、總線和三個發電機中任意一個的電路總線的情況。

在這個旋鈕下方是電池開/關按鈕——這是飛行員進入駕駛艙第一個打開的按鈕。

在 AC 交流電這部分，我們還有另外一個旋鈕控制哪些系統信息會出現在顯示屏上（備用電池、外接電源、左右發發電機、APU 發電機，電池逆變器，或者測試模式），還有兩個開關控制電器輔助系統。

下面是機艙廚房的供電開關，讓空姐姐給你們做好吃的。

再往右，連個旋鈕控制副駕駛座椅背后的「斷路保護裝置」的燈光，和頭頂面板燈光的亮度。

繼續往右，我們就兩排一共七個開關，和一大把指示燈。這些都是加熱/除冰裝置。

上面一排控制擋風玻璃的加熱和除濕，駕駛員面前有四扇風擋玻璃，所以有四個開關，還有中間一個按鈕用來測試過熱保護裝置。警燈又來提示加熱裝置已經開啟，或者已經過熱所以自動關閉。

在它們下面，是艙外氣壓探頭開關，艙外的探頭通過探測壓強以測算飛行速度。它必須加熱，以防被凍住。開關開啟加熱，并在出現問題的時候警燈提示，或者顯示備用加熱裝置被激活。

然后，緊挨著下面是除冰開關。左邊是機翼除冰，和工作提示燈。右邊是引擎除冰開關和提示燈。額外的一個燈亮起表示除冰系統出現故障。

再往右，上部，是溫度控制。中間上面的旋鈕，設置下面的溫度表顯示的是客艙空氣溫度，還是空調管線的溫度。

在它左右兩邊的表盤，顯示有多少艙外的冷空氣與發動機的熱空氣混合達到預訂溫度，輸送到了駕駛艙和客艙兩個區域。

在表盤下面還有兩個旋鈕，控制這兩個區域的溫度，有一個自動設定和一個手動冷暖風設定。有一個警燈表示，當艙外吸入的空氣不足，造成空調過熱，無法把空氣降到預訂的溫度。

回到左側，在中間有一個「導航信號源」開關。正常情況下，機長的無線電導航信號是由 NAV1 電臺提供，副駕駛使用 NAV2，這個開關可以讓一臺無線電同時驅動兩套導航設備。

IRS 按鈕也是同樣的功能，設定兩臺 IRS 的信號源。然后 FMC 開關對應機長和副駕駛各自的 FMC。顯示信號源旋鈕和顯示控制面板決定，是否讓 DU 控制面板的信號源開關控制各自的 DU 配置，或者兩套面板可以設置同一個 DU。

然后在右邊，是備用電源控制。左側的紅色開關用來連接或者斷開備用電源的 DC 直流電（左側）或者 AC 交流電（右側）。中間的按鈕打開/關閉備用電源。左右兩個警燈告知備用電源當前正在給哪條總線供電：AC 或者 DC。

來到右側中間一列，有一個叫做EQUIP COOLING 的面板，有兩個按鈕和兩個警燈。按鈕用來控制設備的散熱風扇（吹風/抽風），它們必須被打開，以保持駕駛艙設備的散熱。當有風扇停下的時候，警燈就會亮起。

在它們下邊是緊急出口的燈光控制。這個開關用來開啟/關閉緊急出口的照明，如果開著，有個小燈就會亮起。

再往右，我們看到在四個開關下面有一大堆小燈。這些是液壓泵控制器。飛機上有四套液壓泵：每具引擎都有一個電動液壓泵和引擎驅動液壓泵。里面的兩個控制電動液壓泵，外面的控制引擎驅動的液壓泵。當液壓泵壓力不足，或者過熱的時候，上門的警燈就會亮起。

在下面這堆警燈里，有一個是用來警示飛機的某一扇艙門沒有關閉。在起飛之前，這盞燈應該熄滅。

繼續向右，我們看到一個表盤上面有幾個按鈕。這是通風系統控制。表盤用來顯示當前通風管道的氣壓。上面的開關是用來開啟/關閉客艙的循環通風系統（會除臭除菌的），下面是一個過熱測試按鈕，用來檢測過熱檢測器是否工作正常。

往下的開關組和左右的表盤用來控制左右兩套 PACK。所謂一套 pack，就是為空調系統提供混合空氣，輸向客艙和其他設備的組件——它可以被關閉、打到自動擋、或者強行進行最大輸出（HIGH 檔）。

直接往下的表盤是隔離閥門開關，當閥門關閉，每套 PACK 都使用各自獨立的氣源。當閥門打開，兩套 PACK 就共享氣源。

按鈕下面的開關用來復位過熱警燈。按鈕左右各有一個警燈，當 PACK 過熱的時候就會亮起。

在警燈下面有三個開關；他們控制著進氣口。靠外的兩個按鈕選擇從左右引擎吸入混合氣體；中間的按鈕選擇從 APU 進氣。 在進氣控制上方有三個小燈；它們用來警示空氣系統的故障，比如「雙混合」（空氣同時從兩具引擎和 APU 吸入）。

再回到左側，在導航控制下面，是一個被警燈包圍的表盤。表盤顯示當前油箱的溫度（用來注意別讓油箱凍住了。）左右兩個藍色小燈意思是油箱閥門已經關閉。中間下方的小藍燈表示交叉油路已經打開。兩個橙色小燈閃爍表示兩側的油濾正被忽略。

往下是油泵控制面板。中央上部那個大旋鈕，用來打開/關閉油路交叉閥門。下面的用來控制兩個中央油箱的閥門，已經油壓不足警告燈。在這些按鈕的下面，是用來控制左右機翼的油箱的開關和警燈。

再往右，有一個獨立的開關，這是地面外接的開關（如果地勤給飛機插上電源的話。）下面是發動機控制。

中間大的黑色按鈕用來開啟/關閉自動總線輸電控制系統，它會自動在兩路總線之間調配電力，保證交流電可用。左右兩個警燈亮起，表示對應的左右引擎的供電總線出了問題。

往下是四個一排的按鈕。靠外側兩個按鈕控制左右引擎的發動機，中間兩個控制兩部 APU 的發電機。當其中某個發動機停止工作的時候，由其他發動機頂替它提供電力的時候，對應的警燈就會亮起。

再往下是一排四個警燈，表示供電系統出現故障。在它下面我們看到一個檢測APU 的 EGT（排氣溫度） 表盤，用來監視 APU（因?yàn)?APU 也是一個小型引擎，它的 EGT 也必須被監測。）在它右邊是雨刷器控制器——停止、間歇、低速和高速。副駕駛的雨刷器控制就在右邊。

回到中間一列，我們看到有「NoSmoking（禁止吸煙）」和「Fasten Seatbelts（系上安全帶）」的提示開關。圖片中的「No Smoking」 被換成了「CHIME（響鈴）」，以及兩個按鈕。

左側有個按鈕標著「bing-bong」，這是用來召集機組人員到你跟前用的，右邊是個喇叭，用來提醒靠近你飛機的地面人員你來了。在一個標著 GRD CALL 的開關下面有一個燈，當有空乘或者地面人員需要和你通話的時候亮起（與前面的召集按鈕相反）。

再次向右看，在一組警燈下面，是駕駛艙錄音控制（CVR）。中間黑色格柵的是錄音麥克風。紅色的按鈕擦除錄音記錄儀的內存（這只在地面上操作，沒有笨蛋會去動他）。綠色的按鈕用來測試 CVR 是否工作正常，如果沒有問題，綠色小燈就會亮起。

在它下面是艙壓表盤。這個表盤有兩個指針，一個表示當前客艙的高度（這個所謂高度，是指客艙現在感受到的氣壓，相當于多少高度。），另一個表示艙內外氣壓的差距（不能差的太多）。

在壓強表右邊是一個叫做 「ALTHORN CUTOUT」的按鈕，它用來關閉起落架的警報聲，比如飛行員確信起落架已經放下，但是這架該死的飛機就是不這么想，于是嚎個不停。

在氣壓表下面的一個表盤是艙壓的變化率——它告訴飛行員，在爬升或者下降的時候，可能引起乘客耳膜不適。

再往右看，是艙壓控制面板。我們有兩個顯示屏和兩個旋鈕，用來設定巡航高度（客艙的巡航氣壓也據此設定），以及我們降落地點的海拔高度，這樣當我們落地的時候，艙壓會保持一致。右邊的小屏顯示泄壓閥的位置，通過泄壓閥排氣來給客艙減壓。

在下面是泄壓閥手動控制面板。在面板上面的按鈕用來開啟或者關閉泄壓閥，下面的旋鈕在自動/半自動/手動之間切換。

左側最下方一行，有一行四個寬按鈕，它們用來打開，或者關閉著陸燈，著陸燈可以在夜間照亮跑道。我們還有兩個相似的按鈕，它們控制的是轉向照明燈，照亮飛機的左右兩側，右邊的按鈕開啟滑行燈，它要比著陸燈稍微暗一些。

再往右，我們有一個 APU 啟動按鈕，用來啟動 APU 發動機。一但 APU 啟動，你就可以繼續發動引擎，把我們帶上天去…… 引擎啟動面板就在 APU 控制面板的右側。

上面有兩個旋鈕，用來啟動左右兩具引擎。啟動模式有四種：GRD（地面啟動）、OFF（關閉）、CONT（如果發動機熄火，自動重啟）、FLT（空中重啟）。中間的按鈕用來決定操作哪邊的發動機，左、右，或者兩側一同操作。

再往右，又是5個照明開關。它們以此控制：航空公司LOGO等（點亮航線商標）、位置和頻閃燈（在晚上讓其它飛機可以看到我們），防撞機燈（也是為了安全）、翼尖燈（標識我們飛機的寬度），和起落架燈（給地勤維護人員提供照明）。

在最左上方，是 HUD（抬頭顯示器），現在它被蓋上了。你可以把它拉下打開，得到直接投影在視線前方的信息顯示。旋鈕用來控制 HUD 的亮度。

在頭頂控制面板的下面，是一個備用的指南針，和控制指南針燈光的按鈕。

飛行員的駕駛桿上還有一些東西：

如你所見，飛行員面前有一張檢查對照表，在操縱桿的中央，邊上有個黃色的游標，用來標記當前檢查項目的進度。

左邊的兩個配平擋，用來調整機頭的水平。邊上的按鈕是解除自動駕駛。右邊，數字顯示器可以用來提醒飛行員別忘了自己的航班號。還有一個 PTT 通話按鈕圖上沒有顯示出來，駕駛員可以按下通話。

最后，在飛行員座椅后面，是一大片斷路開關：

好了，一共就這些！希望你喜歡這次課程！

來自 天生愛飛行
