最近發現了一個超簡單的cockpit制作教程（https://www.mobiflight.com/en/index.html），此項目為開源，軟件層面不需要自己寫一行代碼，所有都已經封裝好，硬件層面只要求中學級別的電路知識，進行電路連接。教程利用Arduino平臺，結合一個開源的軟件與游戲進行數據交換，從一個led(作為輸出)，一個按鍵(作為輸入)開始，一步一步地介紹如何搭建，支持MSFS2020和xplane。我花了兩天時間，也搭了一個簡單的A320的FCU面板，如圖:
兩個數碼管模塊用來顯示空速，航向，高度及升降率，四個旋轉編碼器分別就是這些參數的輸入，還有一些按鍵是Autopilot, Autothrottle等行為指令，當然你也可以自己決定想加入什么指令。這個軟件支持MSFS2020上面的很多機型，尤其是為FBWa320和PMDG737提供了幾百個指令，幾乎真的可以擺脫鼠標操作了，就看你的硬件怎么樣布局，讓操作更舒服一些。下一步我打算畫個好看一點的pcb，增加多一點輸入選項。
不知道有沒人有興趣，我簡單說一下制作過程吧，希望可以拋磚引玉，看看有沒有人有更好的制作。 1.軟件準備：到官網(https://www.mobiflight.com/en/index.html)下載MobiFlight Connector軟件，目前最新版本是9.6. 硬件準備：Arduino Mega 2560，Arduino Mega Pro Mini，Arduino Uno，Mega系列pin口數量多，適合這種項目。按照官網描述，其他Arduino的系列都不支持。另外還要準備一些輕觸開關，數碼管模塊（例如基于MAX7219的），旋轉編碼器，LED，電阻等等。 當然還需要焊接工具，如果自己會畫PCB固然好，如果不會就先用洞洞板自己焊接。

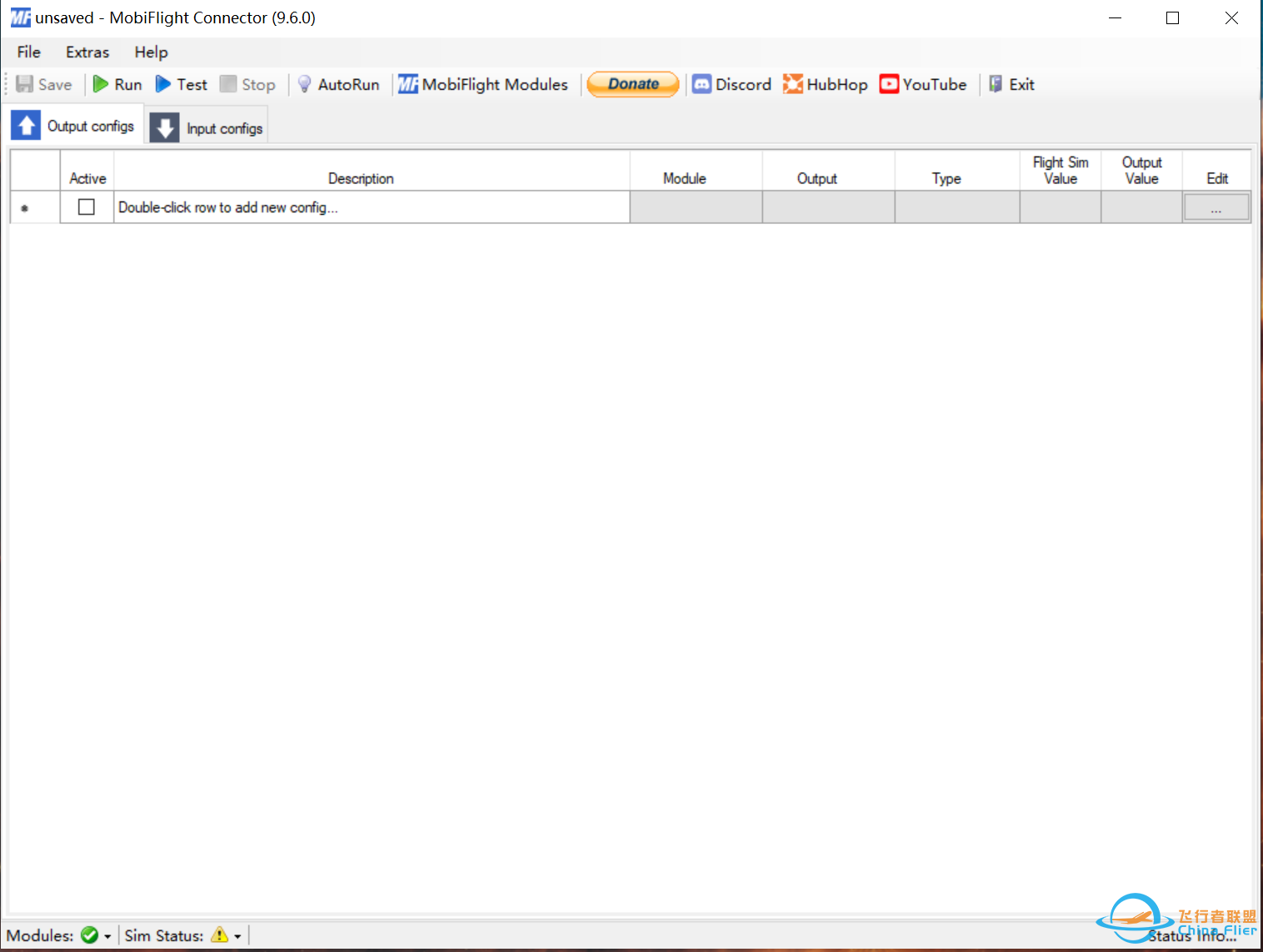

2.Firmware安裝。連接Arduino與電腦，啟動MF Connector，軟件會將固件下載到Arduino中，這時候這個Arduino將變成一個專門用于游戲內數據與外部硬件交流的媒介。軟件界面如圖：
3.新建變量。點擊MobiFlight Modules，打開Settings窗口，這里會顯示系統所識別燒錄固件之后的Arduino。點擊Add device，這里可以選擇外部硬件的種類，例如LED，數碼管，按鍵，編碼器，電位器等等，給它們適當的命名，這些就是軟件使用的變量。之后upload config，將這些變量上載至Arduino，然后就可以點擊ok退出，返回主界面。 例如這里新建了一個LED變量，名為AP1 Status，給它映射一個Arduino上的pin口，一般板上都自帶一個測試LED，可以直接映射到此LED所連接的pin口（例如Mega 2560的pin13），用來顯示Autopilot1的狀態
4.新建輸入輸出行為。在主界面中，通過Output configs和Input configs這兩個標簽頁可以新建變量的行為。在Output configs中，首先在Description處輸入備注，點擊右邊的Edit，打開Config界面，在Sim Variable標簽頁中選擇SimConnect，然后在列表中選擇想要設置的機型和行為。之后在Display標簽頁中選擇輸出顯示的類型和變量，這樣就將行為與變量互相連接起來了。另外還可以在下面的Test current settings中測試映射是否成功建立。 接著上面的例子，新建一個通過LED顯示Autopilot1的激活狀態的行為，并且進行測試，如下圖：
點擊Test后，應該可以看到板上的LED亮起，如果是的話說明建立成功，可以點擊OK退出，否則就還需要檢查一下 5.啟動游戲進行測試。點擊主界面中的Run，軟件就會運行，啟動MSFS2020, 新建飛行，這時候激活Autopilot1, 理論上就應該看到板上的LED也會亮起，說明設置成功。 官網上還有很多的教程，包括按鍵，數碼管，編碼器等等，設置流程和上面介紹的基本相同，只是官網教程使用的是舊版本的軟件，在某些設置上可能有小出入。例如舊版本用的還是FSUIPC這個第三方插件，但在新版本中則使用MF Connector 自帶的WASM模塊，具體可見(https://github.com/MobiFlight/MobiFlight-Connector/wiki/MobiFlight-Connector-How-does-it-work) 我也只是簡單嘗試了一下這個軟件，了解不深，歡迎留言交流。 |
